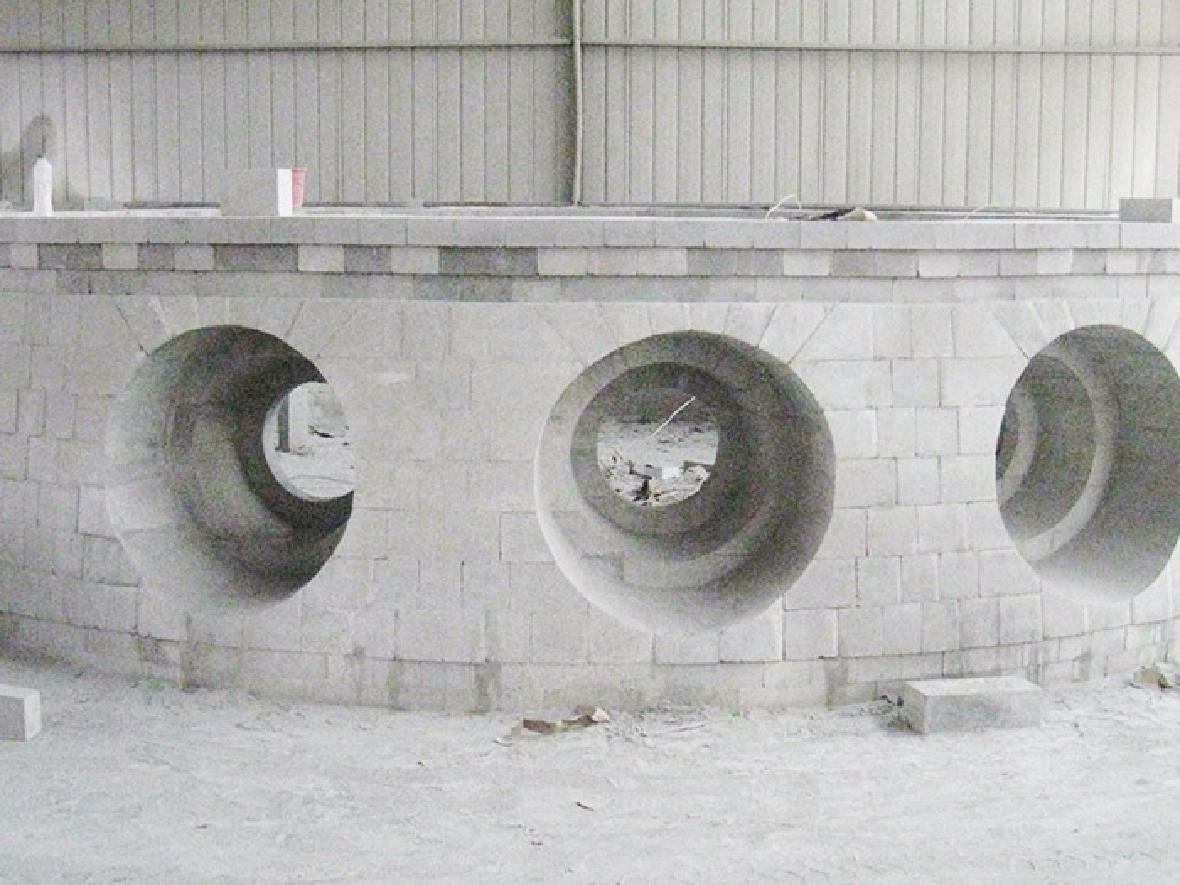

高炉风口组合砖
塑性相复合刚玉砖是以刚玉、碳化硅和结合剂按一定比例混合后,经压制成型,高温烧成具有荷软高、强度大、柔韧性强、抗渣性好的复合耐火制品。主要用于砌筑高炉炉缸、炉底内衬、电石炉炉门等。按理化指标分为ZSG-1、ZSG-2、ZSG-3和ZSG-4四个牌号。
编号
所属分类 塑性相复合刚玉砖
重量 0
产品描述
产品概要:
塑性相复合刚玉砖是以刚玉、碳化硅和结合剂按一定比例混合后,经压制成型,高温烧成具有荷软高、强度大、柔韧性强、抗渣性好的复合耐火制品。主要用于砌筑高炉炉缸、炉底内衬、电石炉炉门等。按理化指标分为ZSG-1、ZSG-2、ZSG-3和ZSG-4四个牌号。
理化指标:
项 目 | 指 标 | |||
ZSG-1 | ZSG-2 | ZSG-3 | ZSG-4 | |
Al2O3 % ≥ | 80 | 75 | 70 | 78 |
SiC % | 6~10 | 6~10 | 0~3 | 2~5 |
Si3N4 % | - | - | 6~10 | 4~8 |
Fe2O3 % ≤ | 1.0 | 1.0 | 1.0 | 1.0 |
体积密度 g/cm³ ≥ | 3.0 | 2.9 | 2.9 | 2.9 |
显气孔率 % ≤ | 15 | 16 | 16 | 16 |
常温耐压强度 Mpa ≥ | 110 | 90 | 100 | 100 |
加热永久线变化(1500℃×2h) % | +0.1~-0.2 | +0.1~-0.2 | +0.1~-0.2 | +0.1~-0.2 |
荷重软化开始温度(0.2Mpa,0.6%) ℃ ≥ | 1680 | 1660 | 1680 | 1660 |
