新闻资讯
NEWS
无水压入泥浆 非水系压入料 YRL-LB CG-01 YRL-LD SC-8YK 价格生产厂家理化指标
【摘要】：
无水压入泥浆（ 或非水系压入料 ）的型号有：YRL-LB、CG-01、YRL-LD、SC-8YK，是以优质高铝矾土熟料、刚玉、碳化硅、石墨、焦粒等耐火原料为主要原料，用酚醛树脂做结合剂制成的特种压入料或压入泥浆。主要用于高炉冷却壁与炉壳之间（牌号：YRL-LB、CG-01）和炉底封板下与碳质捣打料之间（牌号：YRL-LD）填充。
高炉用无水压入泥浆（非水系压入料）

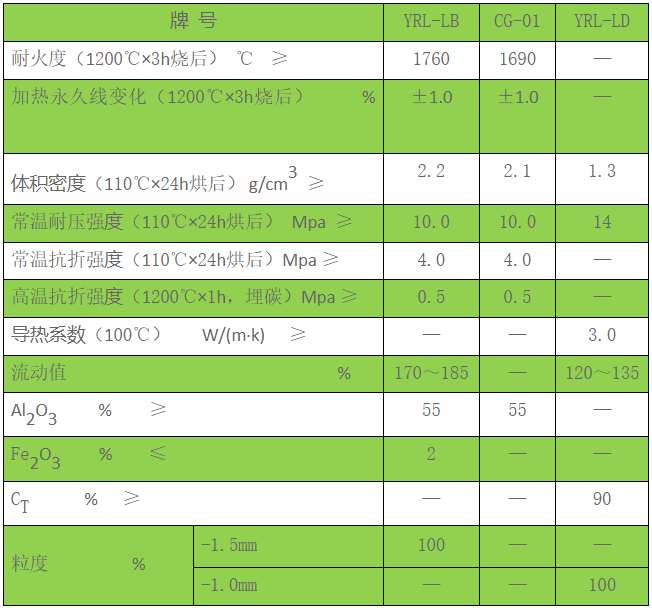

理化指标
|
牌 号 |
YRL-LB |
CG-01 |
YRL-LD |
|
|
耐火度（1200℃×3h烧后） ℃ ≥ |
1760 |
1690 |
— |
|
|
加热永久线变化（1200℃×3h烧后） % |
±1.0 |
±1.0 |
— |
|
|
体积密度（110℃×24h烘后） g/cm3 ≥ |
2.2 |
2.1 |
1.3 |
|
|
常温耐压强度（110℃×24h烘后） Mpa ≥ |
10.0 |
10.0 |
14 |
|
|
常温抗折强度（110℃×24h烘后）Mpa ≥ |
4.0 |
4.0 |
— |
|
|
高温抗折强度（1200℃×1h，埋碳）Mpa ≥ |
0.5 |
0.5 |
— |
|
|
导热系数（100℃） W/(m·k) ≥ |
— |
— |
3.0 |
|
|
流动值 % |
170～185 |
— |
120～135 |
|
|
Al2O3 % ≥ |
55 |
55 |
— |
|
|
Fe2O3 % ≤ |
2 |
— |
— |
|
|
CT % ≥ |
— |
— |
90 |
|
|
粒度 % |
-1.5mm |
100 |
— |
— |
|
-1.0mm |
— |
— |
100 |
|
13183003859
13903828086
